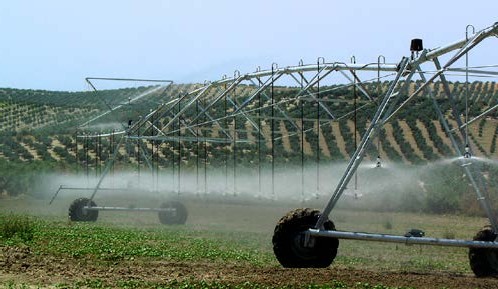

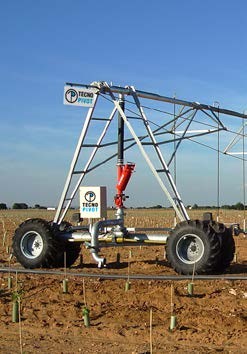

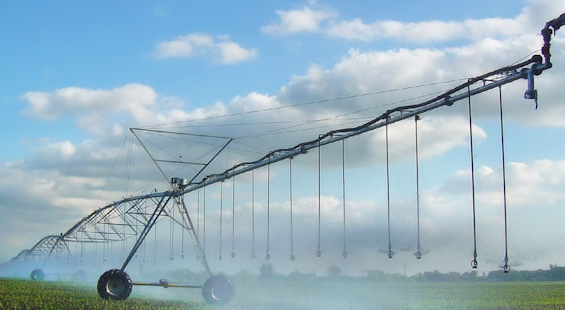

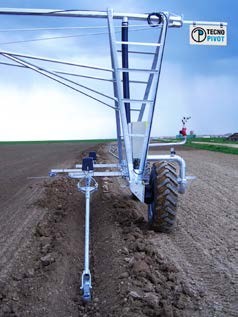

SISTEM LINIAR

Sunt mașini cu variante multiple, concepute pentru a încerca să acopere maximul de suprafețe în parcele de formă dreptunghiulară, fără pierderea acoperirii în colțuri ca în cazul pivotilor centrali. Ghidarea sistemelor laterale poate fi realizată atat in varianta cu brazda sau cablu la suprafață. Toate sistemele pot fi alimentate atât de la un capăt, cât și în centrul echipamentului, depinde de condițiile câmpului care va fi irigat. Alimentarea cu apă a acestor echipamente se realizează prin intermediul HDPE sau a furtunurilor flexibile care sunt trase de aceeași mașină în avans și care sunt conectate la o rețea de hidranți din parcela.

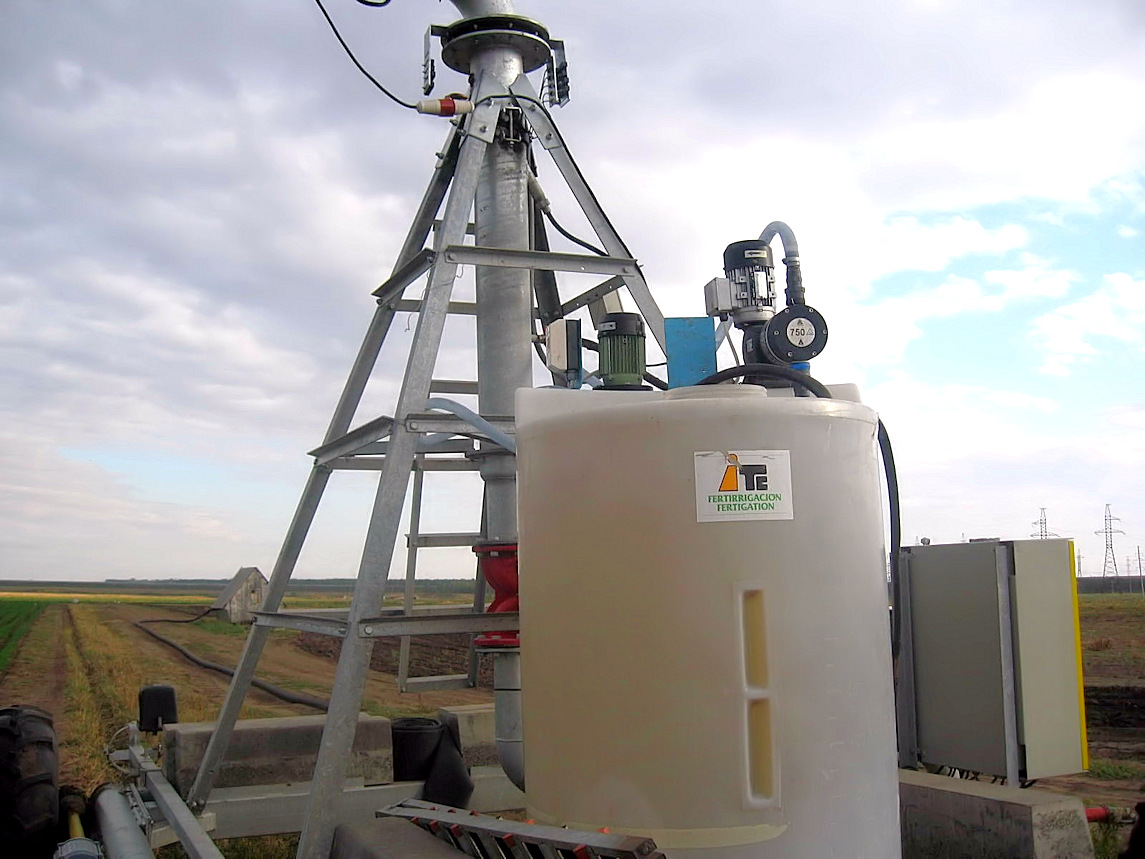

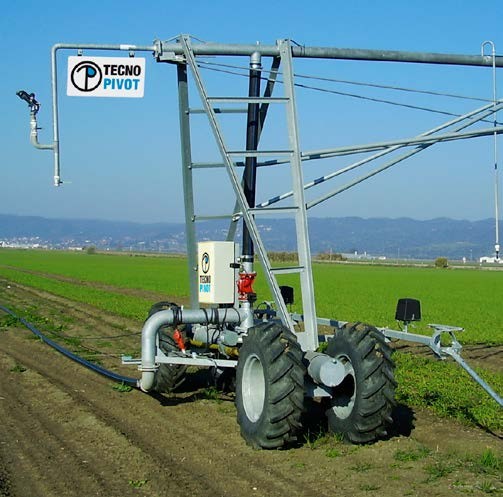

KIT FERTIRIGARE

Aplicarea îngrășămintelor prin sistemele de irigare a Pivot Central și Sistem Liniar/Hipodrom este din ce în ce mai frecventă și mai solicitată. Sistemele de irigare TECNO PIVOT facilitează munca de aplicare a îngrășămintelor lichide, fără a fi nevoie să pătrundă în cultură cu mijloace mecanice și, prin urmare, fără a fi nevoie să pășească cultura, fără costuri ale motorinei sau necesitatea forței de muncă.
Sistemul constă dintr-un rezervor de amestec de îngrășăminte care poate fi instalat în centrul pivotului, deasupra căruciorului Sistemului Liniar/Hipodrom sau chiar injectat în linia de alimentare a echipamentului de irigare. Acest rezervor este echipat cu o pompă de injecție cu îngrășăminte, cu debit reglabil și instalare și manipulare ușoară. Un agitator este însărcinat cu amestecarea îngrășământului astfel încât să nu precipite, favorizând omogenitatea injecției îngrășământului în linia de irigare. Cea mai importantă companie de injectare a îngrășămintelor ITC, colaborează îndeaproape cu TECNO PIVOT pentru a oferi cea mai mare eficiență în fertirigare cu Pivot și Liniar/Hipodrom.

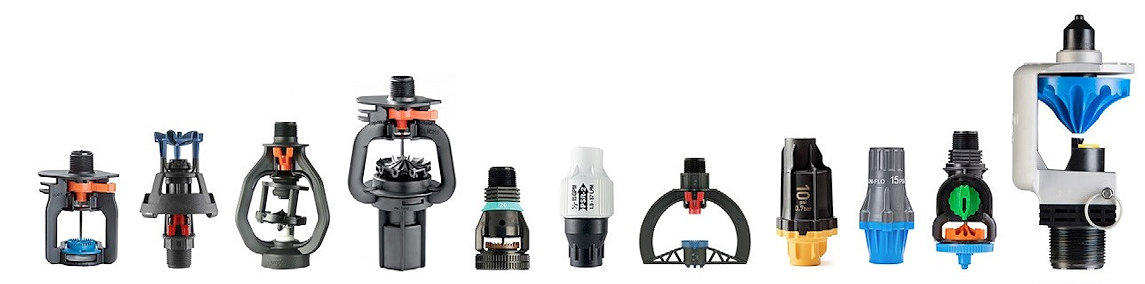

ASPERSOARE

Principalele elemente in cadrul echipamentului de irigare sunt aspersoarele.
Cele mai utilizate sunt de tip spray, cu o dimensiune mică a picăturilor și o acoperire mai mică, iar cele rotative cu o dimensiune a picăturilor ceva mai mare și
o acoperire mai mare. Presiunile de lucru ale ambelor sunt de obicei cuprinse între 0,7 și 1,4 bari.
Regulator de presiune: garantează omogenitatea irigării, mai ales dacă terenul nu este plan.Aceste pot fi: Komet®, Senninger®, Nelson®
Tipuri de aspersoare :
Spray: Nelson®, Senninger®, Komet®.
Rotire: Nelson®, Senninger®, Komet®.

COMPONENTE

STRUCTURA
TECNO PIVOT produce toate structurile cu oțel de înaltă calitate, cu un certificat de fabricație și origine, atât în țevi, cât și în oțel laminat. Țeava se distinge de ceilalți producători, datorită grosimii sale mai mari (standard de 3 mm) și este în prezent cea mai solidă de pe piață. Este o structură proiectată prin procese computerizate, simetrice, cu care este posibil să se obțină o curbură regulată a secțiunii. Aceasta îi conferă o rezistență mai mare, atât la greutatea proprie cât și la conținutul său de apă, deasemenea aceasta are efect si la forțele laterale cauzate de efectul vântului.

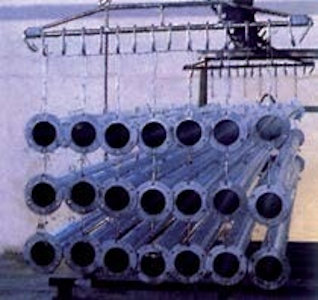

GALVANIZARE
Toate structurile TECNO PIVOT sunt zincate la cald, în conformitate cu standardul UNE-EN ISO 1461: 1999, care îi conferă o durabilitate și rezistență deosebită la coroziune și oxidare.

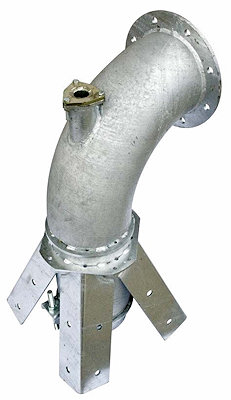

TURN CENTRAL
Turnul central al pivotului circular este realizat cu un cot și un tub de extensie foarte gros, învelit într-un tub de ghidare la care sunt sudate cele patru picioare de ancorare. De asemenea, este prevăzut cu un accesoriu pentru ieșirea tubului de susținere a colectorului, total ermetic prin intermediul unei presetupe.

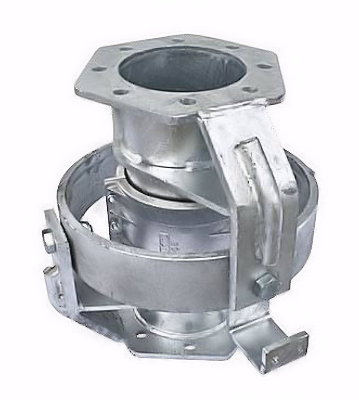

CONEXIUNE SISTEM
Sistemul de cuplare TECNO PIVOT este de tip cardanic, cuplarea acestuia se face prin intermediul unui inel care îi conferă o rezistență mare și îi permite să se adapteze la teren cu denivelări mari, atât radial, cât și tangențial.Manșonul de cuplare este proiectat și fabricat dintr-un cauciuc vulcanizat și protejat cu o carcasă din aluminiu care îl protejează de
elemente, realizând o uniune perfectă și o durabilitate mare.

ANSAMBLUL UNITATII DE ACTIONARE
Ansamblul unității de acționare este conceput pentru a susține greutatea secțiunilor și pentru a menține întregul sistem de reductoare, transmisii, cutie de viteze și roți. Este alcătuit din patru montanți cu profil unghiular, care se unesc la capătul fiecărei secțiuni cu unitatea de acționare, făcându-l un set extraordinar de solid.

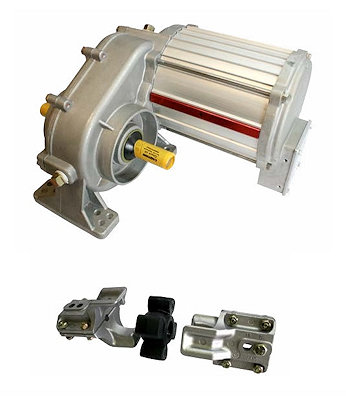

MOTO-REDUCTOR
Este un grup compact, compus dintr-un motor montat într-o carcasă din aluminiu extrudat cu răcire  pentru disiparea căldurii și cu o eficiență de 95%, amperaj redus, tren cu dublu angrenaj și protecție IP-55. Toate acestea constituie un grup omogen, total etanș și extrem de durabil. În funcție de necesitățile fiecărui caz, motoarele pot fi de 0,75 CV / CP sau 1,5 CV / CP (acesta din urmă în cazul motoarelor de mare viteză).

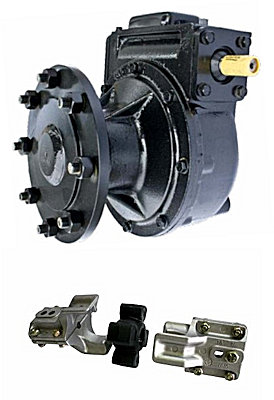

REDUCTOR DE ROTI
Este un set de transmisie cu angrenaj melcat foarte rezistent. Angrenajul melcat este fabricat din oțel, iar angrenajul turnat GS are o priză dublă reversibilă, ceea ce face foarte convenabil înlocuirea acestuia. Este echipat cu o cameră internă de expansiune a uleiului pentru a preveni scurgerile ca urmare a expansiunii uleiului produs de schimbările de temperatură.

TRANSMISIA
Transmisia care conectează moto-reductorul cu reductoarele de roată o face prin intermediul unor bare de transmisie cu noduri cardanice și un dispozitiv de îndoire la capete, care absoarbe eforturile pivotului de pornire și oprire, fapt ce prelungeste durata de viață a motoarelor și reductoarelor. Transmisiile sunt acoperite cu o protecție integrală care împiedică înfășurarea culturilor în transmisie. Faptul că axele reductorului motor și reductoarelor sunt complet aliniate, permite transmisiei să funcționeze drept. Ceea ce îi prelungește semnificativ durata de viață.

ROATA
Roțile standard ale tuturor mașinilor TECNO PIVOT sunt cu anvelope cu flotație mare de 14,9 / 13 × 24, cu tub sau TUBELESS, jantă galvanizată și protecție la supapă.
Modelul benzii de rulare a anvelopei este special modelat pentru irigare. În cazuri particulare, pot fi instalate altetipuri de roți, cum ar fi 16,9x24; 11.2x38 sau anvelope speciale pentru iarbă.

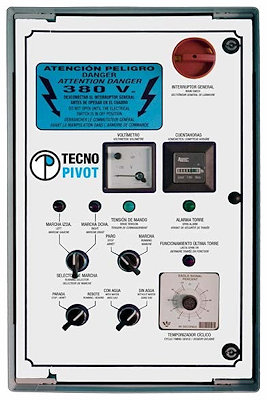

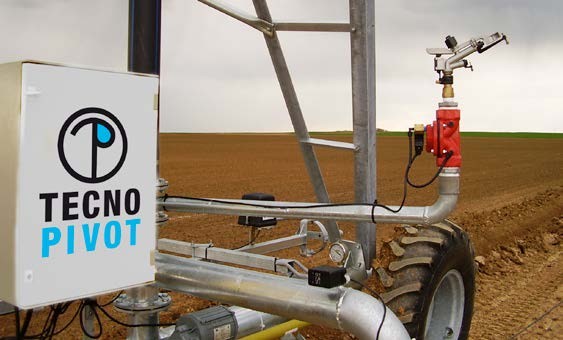

PANOU DE CONTROL
În toate tipurile de mașini fabricate de TECNO PIVOT, elementele electrice care alcătuiesc panourile de comandă sunt de cea mai înaltă calitate și sunt montate în interiorul unui dulap din poliester armat cu fibră de sticlă (IP-55), ceea ce îl face complet etanș și inalterabil agenților atmosferici, prevenind oxidarea și coroziunea care apar în alte tipuri de cadre din tablă. Avem panouri de control de diferite game, de la un simplu panou electromecanic la panouri sofisticate ce ne permit controlul total de la distanță al instalației de irigare, de la telefonul nostru sau de la un alt dispozitiv cu conexiune GPRS.

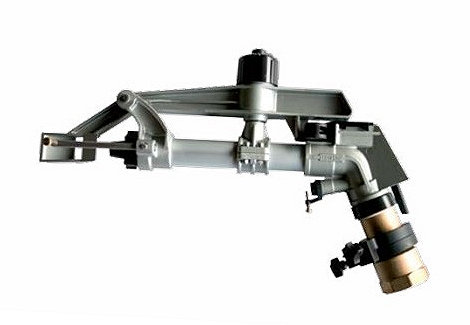

TUN DE CAPAT
Gama sa variază de la 10 la 30 de metri în funcție de modelul de aspersoare, debitul și presiunea disponibilă, crescând astfel suprafața irigată cu acest sistem. Pistoalele puternice sunt cuplate cu o pompă mică de 2-5 HP.

Catalog sisteme de irigatii APAN 2021
